Дисковые фильтры Arkal с механической ручной и с функцией автоматической промывки фильтрующих элементов

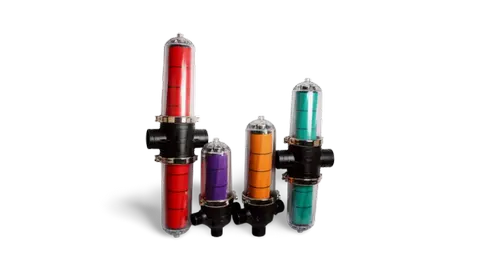

Данный тип фильтров широко применяется в качестве грубой и тонкой предварительной очистки, в зависимости от типа дискового элемента, имеется возможность выбрать тонкость фильтрации в широком диапазоне. Для удобства диски различаются по цвету, каждый цвет это определенный порог отсева механических примесей от 5 мкр до 200 мкр.
Их применение оправданно для эксплуатации вместо традиционных грязевиков на линиях подачи технической или питьевой воды, сетчатых фильтров в системах водоподготовки или водоочистки, в системах агротехнических комплексов, в оборотных контурах кондиционирования, там где критично качество воды по механическим примесям с порогом установленного отсева.

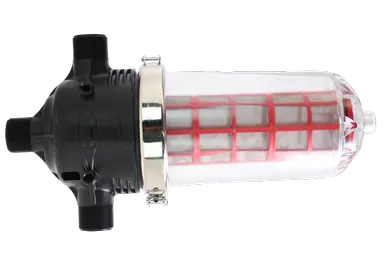

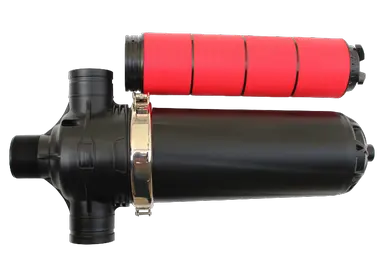

Установки дисковой фильтрации активно используются в качестве элементов системы предфильтрации, как одна из ступеней в системе водоочистки и водоподготовки в ультрафильтрационных и обратно осмотическом оборудовании.Основным фильтрующим элементом системы является комплект дисков, изготовленных из полимерных материалов с определенными продольными насечками, увеличивающих площадь соприкосновения с водой при фильтрации и обеспечивающих высокую грязеемкость и тонкость фильтрации. При сжатии пакета таких дисков между ними образуется объемная фильтрующая поверхность.Такая конструкция обеспечивает постоянное качество фильтрации.Несущие и направляющие элемента фильтра, в форме винта на его корпусе образуют закручивающийся поток воды, эффект циклона, при котором все частицы под действием гравитации и циркулирующего потока оседают на дно крышки фильтра и легко удаляются, при проведении очистки или при ручной промывке.
Наименование | Тонкость фильтрации (мкр) | Производительность (м3/ч) | Габариты (мм) |
DF 2"NR | 5 – 200 | 25,0 | 262 x 309 x 597мм |
DF 2" SR | 5 – 200 | 25,0 | 262 x 309 x 727мм |
DF 3" NR | 5 – 200 | 50,0 | 292 x 336 x 727мм |
DF 3" SR | 5 – 200 | 50,0 | 292 x 336 x 950мм |
DF 4" SB | 5 – 200 | До 100 | 307 x 341 x 1200мм |
Наименование | Вход/Выход | Производительность (м3/ч) | Макс. давление(bar) | Объем бака для сбора песка (л) | Вес(кг) | Габариты(мм) |
LX920F | 3" | 50 | 8 | 16 | 18 | 1220*490 |
LX110F | 4" | 100 | 8 | 27 | 28 | 1440*520 |
Модельный ряд включает фильтры как с ручной, так и с автоматической промывкой дисков.
Эффективность автоматической промывки дисков достигается путем направления потока воды через фильтр в обратном основному направлении.
Пакет с дисками, при обратной промывке, разжимается и под действием тангенциального потока образованного промывочными форсунками, накопленный мусор и грязь на поверхности дисков легко смывается в дренаж.
При этом нужно учесть, что для организации промывки в автоматическом режиме необходимо иметь в наличие не менее двух моделей дисковых фильтров с функцией автоматической промывки.
При этом один фильтр находится в режиме фильтрации, а второй в режиме промывки. Поэтому, при построении установок фильтрации, минимальное количество в установке должно быть не менее двух, а для автоматической установки фильтрации, необходимо учитывать, что часть очищенной воды используется для промывки самого фильтра и в случае необходимости непрерывности процесса фильтрации, резервировать дополнительный фильтр, компенсирующий расход очищенной воды на промывку установки.
